Cara Komunikasi Serial Arduino

1. Buka Web Browser
Cari tahu tentang bagaimana Komunikasi Serial Arduino.
Bagaimana membuat Program komunikasi serial arduino.
Buka alamat  http://profesorbolabot.blogspot.co.id/2016/02/interface-menghidupkan-led-menggunakan.html

2. ikuti langkah-langhkah dalam pembuatan Komunikasi serial arduino.

3. membuat lampu nyala secara berurutan dengan 1 tombol untuk setiap menyalakan lampu.
pertama buka software arduino

4. Buat Program.
program dari interger sampai void loop dengan runtut dan benar.

int merah = 2;
int kuning = 3;
int hijau = 4;
int out;
void setup (){
  Serial.begin(9600);
  pinMode(merah, OUTPUT);
  pinMode(kuning, OUTPUT);
  pinMode(hijau, OUTPUT);
}

void loop (){
  if(Serial.available()>0)
  {
    int baca = Serial.read();
  if(baca == 'j')
  {
  out=2;
  }
  if(baca == 'k')
  {
  out=3;
  }
  if(baca == 'l')
  {
  out=4;
  }
  }


  if(out ==2)
  {
  digitalWrite(merah,HIGH);
  digitalWrite(kuning,LOW);
  digitalWrite(hijau,LOW);
  Serial.println("LED NYALA");
  }

  if(out ==3)
  {
  digitalWrite(merah,LOW);
  digitalWrite(kuning,HIGH);
  digitalWrite(hijau,LOW);
  Serial.println("LED NYALA");
  }

    if(out ==4)
  {
  digitalWrite(merah,LOW);
  digitalWrite(kuning,LOW);
  digitalWrite(hijau,HIGH);
  Serial.println("LED NYALA");
  }

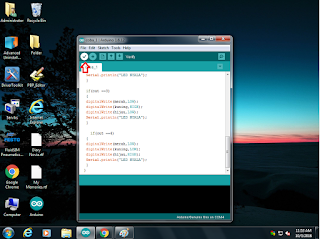

5. Pastikan program yang dibuat adalah benar ( NO ERROR )
dengan klik Verify. Seperti yang ditunjuk anak panah.

6. Setelah program dinyatakan benar, Upload program ke Arduino
seperti yang ditunjuk anak panah.

 Program bisa disimulasikan pada arduino dengan rangkaian pada protoboard.


Bahan yang diperlukan dalam membuat rangkian pada protoboard antara lain:
1. Protoboard


2. LED



3.Kabel Jumper


4. Arduino Uno
