Kali ini, saya memberi sedikit pengetahuan mengenai

Sensor Capacitive Proximity

Sensor Capasitive Proximity adalah sensor industri yang digunakan untuk mengukur obyek posisi, perpindahan, kedekatan, atau digunakan dalam berbagai aplikasi kontrol menufaktur tanaman. Sensor ini digunakan sebagai sensor jarak yang mengukur perpindahan dan sudut. Sensor ini juga digunakan sebagai sensor keamanan dan digunakan dalam bidang pengolahan makanan dan kimia. Sensor ini dapat mendeteksi dan melacak kedekatan obyek untuk batas yang telah ditentukan.

Prinsip :

Kapasitansi adalah kemampuan isolator untuk menyimpan muatan listrik. Ketika switch ditutup, muatan akan disimpan pada pelat kapasitor.

Desain :

Spesifikasi Sensor :

Pengoneksian :

Fitur Utama :

1. Kemampuan mendeteksi benda-benda non logam

2. Kemampuan mendeteksi target air melalui hambatan tertentu

3. Kemampuan mendeteksi benda kecil ringan yang tidak dapat diambil oleh limit switch mekanik

4. Tingkat switching yang tinggi, menyediakan reaksi cepat, dalam aplikasi obyek perhitungan

5. Umur operasional panjang

Sekian,..

Terimakasih....

Sensor PR12-4DP



Mengenal Sensor PR12-4DP

selamat membaca kembali blog saya sobat, mungkin kalian sudah sering melihat alat berupa sensor. ya, sensor memang banyak dan beragam macamnya. pada kesempatan kali ini, saya akan membahas mengenai Sensor pr12-4dp.

Sensor pr12-4dp adalah jenis sensor jarak, yang dapat digunakan untuk mendeteksi benda yang berjarak maksimal 4mm dari sensor itu sendiri. Sensor ini hanya dapat mendeteksi benda yang terbuat dari logam dengan tegangan yang dianjurkan, adalah sebesar 12-24 VDC. Sensor ini juga memiliki 3 konektor/kabel yang memiliki kegunaan masing-masing. 3 konektor diantaranya adalah :

- konektor warna coklat, berfungsi sebagai saluran VCC (+)

- konektor warna biru, berfungsi sebagai saluran GND (-)

- konektor warna hitam, berfungsi sebagai saluran Output

Berikut merupakan klasifikasi dari Sensor pr12-4dp

Proximity Sensor
Type	Cylindrical round (PR Series)
Sensing Distance	4 mm
Header demension / square	12 mm
Shield	Non Shield
Connection Type	2 m cable loose leads
Voltage	12 - 24 VDC
Wire Type	DC 3-wire
Output Type	PNP
Frequency	500 Hz

Pengaturan jarak dari sensor ini mencapai 2,8mm

dan ini merupakan contoh Control Output dan Load Operating dari sensor ini

Sekian dari saya, Semoga bermanfaat

Terimakasih :)

Input Digital Arduino

Hallo Semuaa..
Kembali lagi pada blog ini. Setelah kemarin saya memberi contoh tentang Komunikasi Serial Arduino, sekarang saya ingin membagikan contoh mengenai Input Digital Arduino. Saya memberikan contoh Input sederhana yang menggunakan Switch.


1. Siapkan alat-alatnya
    * Arduino Uno
    * Tacticle Switch 2 kaki
    * Resistor 10k
    * Kabel Jumper
    * Protoboard

2. Buka Software Arduino IDE



3. Tentukan pin untuk switch yang akan digunakan. untuk menuliskan variabel agar lebih mudah saat pada program utama, gunakan fungsi Interger.

4. Tentukan konfigurasi pin untuk input switch.

5. Tulis Program Utamanya

# Program bisa dicopy dibawah ini

// BY @FlORENTINA TIKA

int pb = 2; // posisi pin untuk push button di pin 2
int pb1  = 3; // posisi pin untuk push button di pin 3
int led = 8;
int led1 = 9;
int led2 = 10;
int led3  = 11;

void setup (){
  Serial.begin (9600);
  pinMode(pb, INPUT); // konfigurasi pb (pin 2)sebagai input
  pinMode(pb1, INPUT); // konfigurasi pb1 (pin3) sebagai input
  pinMode(led, OUTPUT);
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
  pinMode(led3, OUTPUT);

}

void loop(){
  int aktifpb = digitalRead(pb);
  if(aktifpb == 1){
 digitalWrite(led, HIGH);
 digitalWrite(led1, LOW);
 digitalWrite(led2, LOW);
 digitalWrite(led3, LOW);
 delay (1000);
 digitalWrite(led, LOW);
 digitalWrite(led1, HIGH);
 digitalWrite(led2, LOW);
 digitalWrite(led3, LOW);
 delay (1000);
 digitalWrite(led, LOW);
 digitalWrite(led1, LOW);
 digitalWrite(led2, HIGH);
 digitalWrite(led3, LOW);
 delay(1000);
 digitalWrite(led,LOW);
 digitalWrite(led1, LOW);
 digitalWrite(led2, LOW);
 digitalWrite(led3, HIGH);
 delay(1000);
 digitalWrite(led, HIGH);
 digitalWrite(led1, HIGH);
 digitalWrite(led2, HIGH);
 digitalWrite(led3, HIGH);
 delay(1000);
 Serial.println("pb on"); // kalimat yang muncul jika PB ditekan
  }

else{
   digitalWrite(led, LOW);
  digitalWrite(led1, LOW);
  digitalWrite(led2, LOW);
  digitalWrite(led3, LOW);
  delay(1000);
  Serial.println("mati"); // Kalimat yang muncul jika PB tidak ditekan
  delay(1000);
}

}

#Hasilnya,
- Jika PB tidak ditekan  ( keadaan awal ), Semua LED mati.
- Jika PB ditekan, LED 1,2,3,4 menyala bergantian dengan jeda 1000ms, semua LED nyala, semua LED mati.



Cara Komunikasi Serial Arduino

1. Buka Web Browser
Cari tahu tentang bagaimana Komunikasi Serial Arduino.
Bagaimana membuat Program komunikasi serial arduino.
Buka alamat  http://profesorbolabot.blogspot.co.id/2016/02/interface-menghidupkan-led-menggunakan.html

2. ikuti langkah-langhkah dalam pembuatan Komunikasi serial arduino.

3. membuat lampu nyala secara berurutan dengan 1 tombol untuk setiap menyalakan lampu.
pertama buka software arduino

4. Buat Program.
program dari interger sampai void loop dengan runtut dan benar.

int merah = 2;
int kuning = 3;
int hijau = 4;
int out;
void setup (){
  Serial.begin(9600);
  pinMode(merah, OUTPUT);
  pinMode(kuning, OUTPUT);
  pinMode(hijau, OUTPUT);
}

void loop (){
  if(Serial.available()>0)
  {
    int baca = Serial.read();
  if(baca == 'j')
  {
  out=2;
  }
  if(baca == 'k')
  {
  out=3;
  }
  if(baca == 'l')
  {
  out=4;
  }
  }


  if(out ==2)
  {
  digitalWrite(merah,HIGH);
  digitalWrite(kuning,LOW);
  digitalWrite(hijau,LOW);
  Serial.println("LED NYALA");
  }

  if(out ==3)
  {
  digitalWrite(merah,LOW);
  digitalWrite(kuning,HIGH);
  digitalWrite(hijau,LOW);
  Serial.println("LED NYALA");
  }

    if(out ==4)
  {
  digitalWrite(merah,LOW);
  digitalWrite(kuning,LOW);
  digitalWrite(hijau,HIGH);
  Serial.println("LED NYALA");
  }

5. Pastikan program yang dibuat adalah benar ( NO ERROR )
dengan klik Verify. Seperti yang ditunjuk anak panah.

6. Setelah program dinyatakan benar, Upload program ke Arduino
seperti yang ditunjuk anak panah.

 Program bisa disimulasikan pada arduino dengan rangkaian pada protoboard.


Bahan yang diperlukan dalam membuat rangkian pada protoboard antara lain:
1. Protoboard


2. LED



3.Kabel Jumper


4. Arduino Uno

Cara Meng_Instal Driver Arduino

Cara Meng_Instal Driver Arduino

Buka Web Browser
          Untuk meng_Instal Driver Arduino, pertama kita harus membuka web browser. Alamat yang dituju pada Web Browser adalah www.okelinks.com/2016/01/arduino-tutorial-instal-software-ide-usb-driver-windows.html maka akan muncul gambar seperti pada dibawah ini.

tekan Scroll ke bawah sampai anda menjumpai gambar seperti dibawah ini

Downloab CH341SER
        klik alamat yang ditunjuk anak panah, untuk men_download Driver Arduino

Setelah alamat yang ditunjuk anak panah di klik, maka akan muncul

Setelah muncul gambar, lalu klik pada alamat yang ditunjuk anak panah

Instal Driver Arduino
       Proses pertama dalam Meng_Instal Driver Arduino adalah membuka Windows Explore.

cari file yang sudah di_download, pada favorite_download.

Setelah file ditemukan, lalu buka file.
Setelah file dibuka, maka akan muncul seperti pada gambar berikut ini.

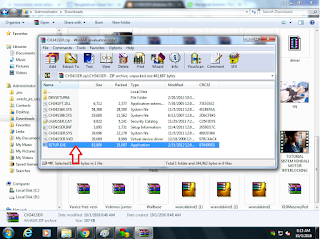

klik CH341SER maka akan muncul gambar

Setelah itu, klik Setup.Exe. selanjutnya akan muncul keterangan

pada saat keterangan muncul, klik RUN untuk melanjutkan langkah meng_Instal.

Akan muncul keterangan berikut, lalu klik INSTAL.

Setelah proses instal selesai, klik OK.
Setelah di klik, maka proses meng_Instal Driver Arduino sudah selesai.

Cara men_Download dan men_Instal Arduino IDE_ 1.6.11

Arduino IDE adalah Software yang telah disiapkan bagi para perancang untuk melakukan barbagai proses yang berkaitan dengan pemrograman arduino.

Men_Download Arduino IDR_ 1.6.11
1. Buka Web Browser

2. Buka http://www.arduino.cc/en/main/software. akan muncul gambar seperti di bawah ini

Klik pada kalimat yang dilingkari garis merah.

3. lalu akan muncul gambar seperti di bawah ini

dan klik Just Download pada pilihan yang tertera di bawah.
( yang dilingkari dengan garis warna merah )

4. lalu pilih save file

tunggu hingga proses_ Download selesai.

5. Download Software Arduino IDR_ 1.6.11 Sudah selesai..


Men_Instal Software Arduino IDR_1.6.11
1. Buka Windows Explore, dan akan muncul gambar seperti di bawah ini

Klik Download seperti pada tulisan yang dilingkari garis warna merah.

2. setelah di klik, maka akan muncul gambar

3. lalu klik file yang di tunuk anak panah

setelah di klik, maka muncul gambar seperti di bawah ini

lalu close dan klik Arduino- 1.6.11, seperti gambar ini

4. Setelah itu, akan ,uncul gambar, dan klik arduino.exe

setelah di klik, maka akan muncul

dan tunggu hingga proses selesai.

5. setelah proses selesa, maka akan muncul gambar, dan klik pada run seperti yang ditunjuk anak panah

setelah run di klik, maka akan software akan terbuka dan muncul blank seperti ini

6. klik kanan Aplikasi Arduino lalu pilih Create Shortcut.

lalu klik Sent to_ Desktop

Proses Instal Software Arduino IDR 1.6.11 telah selesai.
